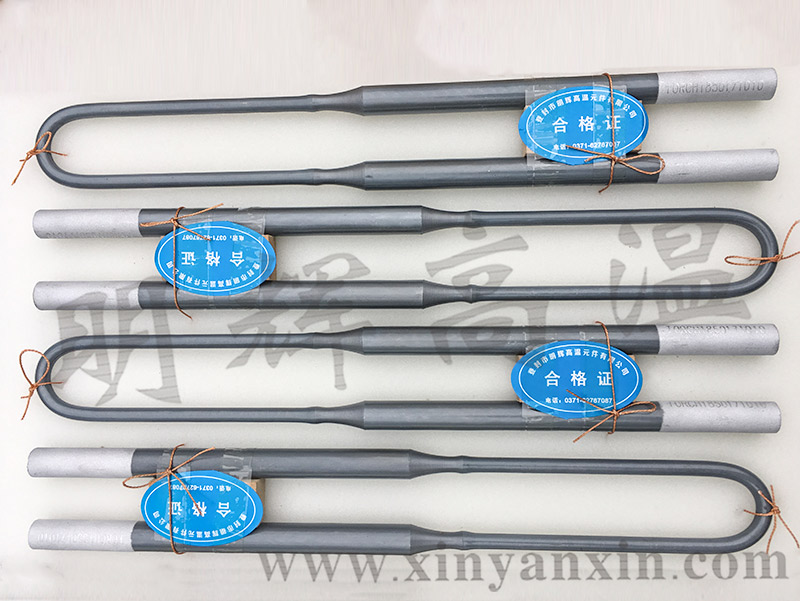

U型硅鉬棒在硅鉬棒形狀中使用頻繁的形狀，從長時間的生產(chǎn)積累中，把發(fā)熱
體做成U型是比較合理，節(jié)約成本，爐溫均勻，安裝方便，更換方便接線簡單易
懂，而實踐證明，U型硅鉬棒從爐頂垂直設(shè)置是合適理想的安裝方法，避免
與爐膛接觸，發(fā)熱端須懸空。為了保證U型發(fā)熱體正常工作，發(fā)熱體不可與爐
襯接觸，而且須垂直設(shè)置。硅鉬棒通常不會由于其他熱端的自重而伸長，但在
發(fā)熱體溫度下，有一定的伸長率，所以發(fā)熱端長度一般不大于1100mm.特別
長的熱端應(yīng)該留有一定的延長空間，U型硅鉬棒避免發(fā)熱體伸長碰到爐底，垂直設(shè)置的發(fā)熱體是從爐頂插入爐內(nèi)的，為了保護(hù)發(fā)熱體免受機(jī)械操
作，如有可能的話應(yīng)將發(fā)熱端懸置在壁籠中。
由于作用于桿間的電磁力及發(fā)熱體安裝位置的微小偏移，往往會出現(xiàn)發(fā)熱端
接觸爐壁的情況，所以發(fā)熱端應(yīng)與爐壁留有足夠的間隔，發(fā)熱端長時應(yīng)特別注
意。為了使發(fā)熱體即使在受熱狀態(tài)下也能安裝和拆卸，應(yīng)采用通孔塞磚，塞磚的
兩個孔眼須平行開孔，否則發(fā)熱體會受到機(jī)械應(yīng)力，影響使用壽命，然而將夾
具裝上，使得通孔磚和發(fā)熱體都被爐頂磚上的橢圓形通孔所撐住。當(dāng)發(fā)熱體夾具
裝上元件時，須把發(fā)熱體冷端的錐形部分處于爐膛下的預(yù)制尺寸，并按此確定
發(fā)熱體應(yīng)夾的位置。如果發(fā)熱端或冷端的錐形部分進(jìn)入爐頂上的橢圓形通孔內(nèi)，
元件就有過熱的危險。為了保證冷端的接續(xù)部分與爐子升溫后的路頂之間有足夠
的距離，通孔耐火磚頂部和接續(xù)部分的下部應(yīng)相距50mm以上。
為了防止?fàn)t底的堆積物和發(fā)熱體接觸，在汽車大燈玻璃罩的生產(chǎn)中，爐溫約
1350度，對于硅鉬棒來說溫度不算高，但是有些時候會頻頻斷棒，有時會造成卡
子熔斷的現(xiàn)象，這主要是因為產(chǎn)品件在爐內(nèi)燒結(jié)的時候有些容易下，時間長久不
清理容易堵塞爐膛，造成硅鉬棒的超溫，間接的增加了硅鉬棒的電流，使夾具在
超負(fù)荷下供電。還有個原因就是硅鉬棒本身電流較大，標(biāo)準(zhǔn)的硅鉬棒鋁帶不能滿
足生產(chǎn)需要，需要定制較厚的鋁箔帶卡子作為連接帶。窯爐內(nèi)問題比較復(fù)雜。出
現(xiàn)問題不能盲目解決。與窯爐廠家商議，及時解決問題。硅鉬棒更換時應(yīng)選
擇有實力的生產(chǎn)廠家，不能貪圖便宜。我們是專業(yè)的硅鉬棒廠家 硅碳棒生產(chǎn)廠
家，技術(shù)力量雄厚，可解決常規(guī)爐子中的多種問題。關(guān)于硅鉬棒在使用中有任何
問題歡迎咨詢 13283812640 梁晟
www.nplnovf.cn
豫公網(wǎng)安備 41018502000183號?
